I sistemi fognari sottovuoto sono una tecnologia all’avanguardia per la realizzazione di fognature per acque nere, particolarmente vantaggiosa in determinate condizioni morfologiche dei terreni. Diversamente dai tradizionali sistemi a gravità ed a pressione, è sfruttata la pressione negativa (sottovuoto) creata da apposite pompe del vuoto per aspirare e trasportare le acque reflue nelle tubazioni.
Vantaggi
- Velocità di realizzazione
- Sezione delle tubazioni ridotta
- Bassa profondità di installazione
- Scavi ridotti ed economici
- Sistema completamente chiuso e privo di odori
- Assenza di onerose stazioni di sollevamento
- Semplicità di manutenzione (anche da remoto)
campi di utilizzo
- Insediamenti con bassa densità abitativa su terreni pianeggianti
- Insediamenti in terreni con presenza di falda alta
- Insediamenti turistici
- Insediamenti locati su terreni sfavorevoli (rocciosi o con pericoli di cedimenti)
- Ricostruzione di vecchie fognature esistenti
- Reti fognarie di aree vicine a laghi, fiumi, coste o particolarmente sensibili
Sistemi fognari sottovuoto
Pozzetti di interfaccia

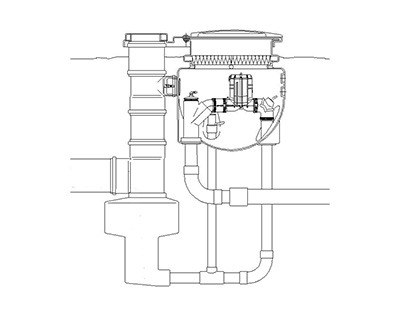

Il nostro esclusivo pozzetto di interfaccia è posato all’esterno degli edifici da allacciare alla rete sottovuoto e raccoglie i reflui provenienti da uno o più insediamenti.
E’ realizzato interamente in PE, è perfettamente impermeabile e non necessità di corrente elettrica (funzionamento pneumatico).
Una parte del pozzetto è deputata alla raccolta dei reflui, mentre un’altra, completamente separata ed asciutta, contiene la tecnica composta da valvola d’interfaccia collegata alla rete sottovuoto e l’attivatore pneumatico.
Rete del vuoto
La rete di canalizzazione può essere realizzata alternativamente in PEHD o PVC.

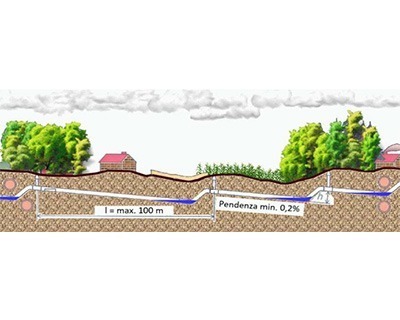

Il caratteristico profilo a “dente di sega” garantisce il perfetto funzionamento del sistema creando nella parte inferiore delle tubazioni i necessari tappi idraulici indispensabili per il trasporto dei reflui verso la stazione del vuoto. I nostri tecnici supportano i progettisti nel calcolo idropneumatico.

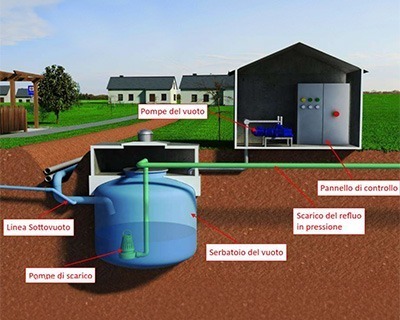

Centrale del vuoto
La centrale del vuoto può essere considerata il cuore pulsante del sistema. Si tratta di un edificio di modeste dimensioni nel quale sono alloggiate le pompe del vuoto ed il pannello di controllo.
Le pompe del vuoto a palette rotative Roediger® Vacuum hanno la funzione di generare il sottovuoto (depressione) all’interno della rete di canalizzazioni necessario per garantire il corretto funzionamento del sistema.
Il pannello di controllo viene progettato e realizzato a seconda delle esigenze del cliente. E’ possibile dotarlo di un sistema di telecontrollo per semplificare le operazioni di gestione e manutenzione.
Nelle vicinanze è installato il serbatoio del vuoto dotato di pompe del vuoto al quale confluiscono tutti i reflui raccolti dalla rete. I serbatoi sono realizzati in acciaio verniciato e le loro dimensioni variano in base ai dati di progetto. Le pompe di scarico, sommerse o montate a secco, avviano i reflui al trattamento (depuratore) finale oppure ad una eventuale rete fognaria a gravità.
